流程圖示意如下

如上圖所示：

≤1mm±0.5 的團聚體粉體物料經過勻速給料倉自動恒量給粉碎主機給料，主機機腔內部保持負壓狀態，補風為從動補風，極限負壓為負壓動力風機極限負壓值，粉體在機腔內部為微懸浮狀態，機器內部高速旋轉的葉輪提供 粉體物料向上的勢能，迫使物料在機腔內部高速旋轉沸騰，形成物料與物料之間高速摩擦碰撞，把團聚體解聚到達客戶想要的粒度目標，到達目標粒度的粉體物料通過高速旋轉的分級輪穿出，未達到粒度的粉體物料被分級輪截留 繼續進行高速摩擦和高速碰撞，達到粒度的粉體物料經過超大氣流量帶出到達氣固分離器，通過氣固分離器截留粉體材料，經過出料口出料，氣流通過氣固分離器到達恒壓箱，將壓力瞬間降下來，此時氣流的溫度較高，再次通過 冷凝器將該氣流冷卻后被動送回粉碎機機腔內部，形成自循環，過程需要補入脈沖反吹再生壓縮氣流，閉環管路壓力過高時通過恒壓箱恒定控制壓力及流量，多出的氣量自動排氣閥排出，整個閉環系統形成自恒壓恒流狀態；與外 界環境氣氛形成相對隔離狀態；

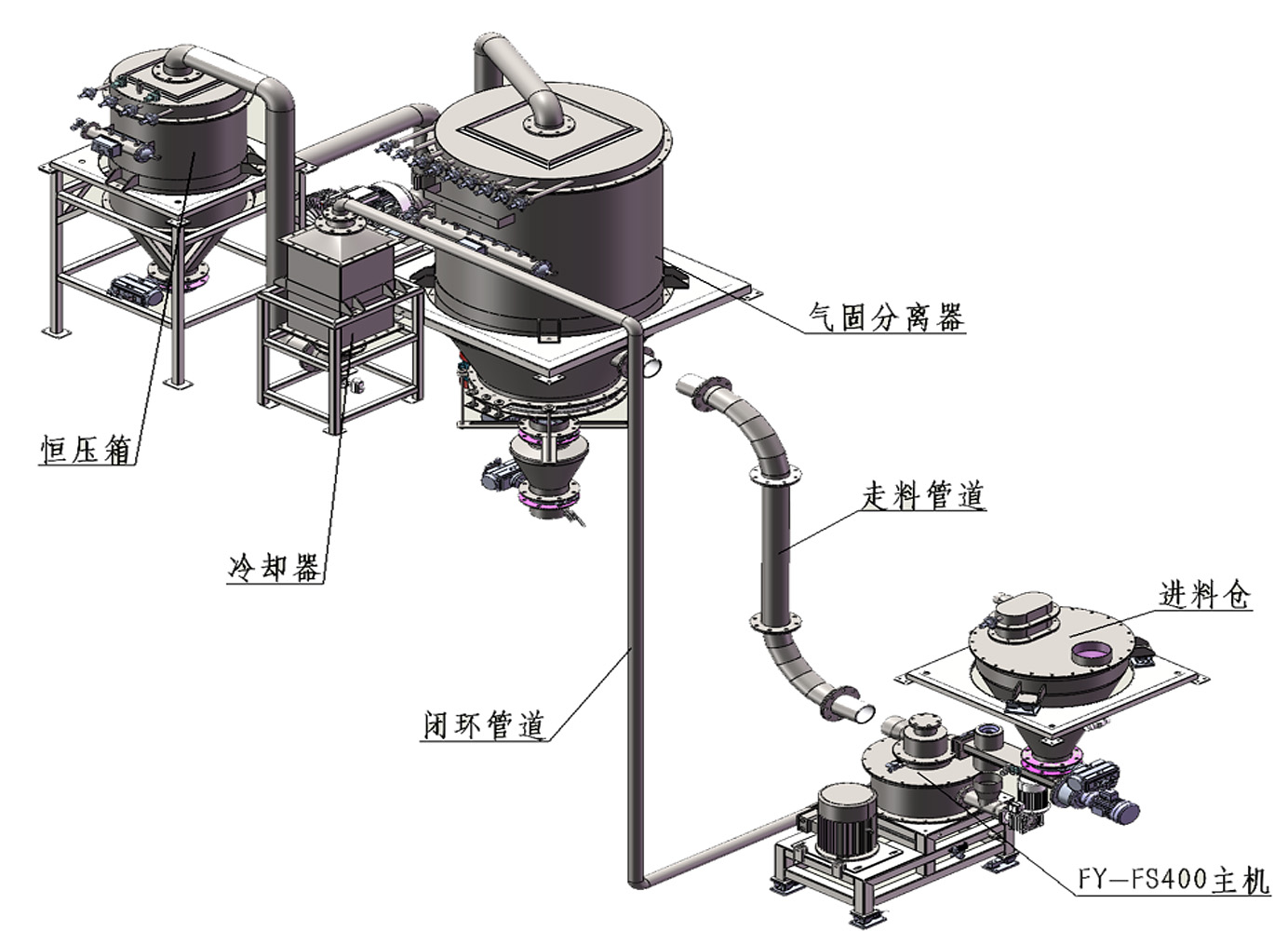

實例如下圖示

規格配置：（標準系統） FY-FS系列-system

A：勻速給料倉
作用及運行原理：保持主機機腔內部物料當量在機腔正常限量范圍內，本機自帶稱重模塊，實際重量可視，上限重量可設，下限重量可設；上下限重量用于控制上級給料狀態；本機控制由粉碎主機重量模擬量輸出控制變頻運行出料電機運行，模擬量增高時，出料頻率越低，模擬量降低時，出料頻率越高；自動調節；

B；FS-系列粉碎主機
作用及運行原理：使能粉體物料達到預期目標粒度要求，本機型最小粒度D50≥0.8μm（注意：每種物料特性不同、初始一次顆粒大小不同，粒度有偏差）；機腔內部在運行時為負壓狀態，負壓最高值由配置負壓動力風機決定，負壓狀態下，粉體物料的懸浮更容易實現，在機腔內部的旋渦沸騰狀態更加高效，高速葉輪使能粉體物料在機腔內部形成高速旋轉摩擦碰撞，達到預期合格粒度的粉體物料穿過高速分級輪穿過本機經由負壓混合氣體進入下一設備，未達到合格粒度的粉體物料被分級輪截留繼續進行高速摩擦和高速碰撞，直到達到合格粒度后穿過高速分級輪后進入下一設備；分級輪速度越快，出料粉體粒度越小，分級輪速度越慢，出料粉體粒度越大；

C：氣固分離器
作用及運行原理：采用微孔燒結濾棒，過濾精度最高可配置到0.2μm；粉體混合大量氣體被濾棒攔截，粉體物料在機器內部迅速壓降沉淀，空氣通過濾棒排除機器，粉體物料通過恒壓隔離出料裝置出料；機器過濾面積越大，壓降效率越高，過濾效率越高，產能越大；配置負壓動力風機極限壓力越高，主機生產的物料粒度越大，負壓動力風機風量越大，產能越大；

D：恒壓箱
作用及運行原理：內置過濾精度0.2微米的聚酯纖維覆膜濾芯，當前級帶壓氣流經過本機時，由于內腔體積暴增而形成壓降，風速下降，壓力驟降，通過濾芯進行粉塵二次攔截，配置壓力變送器和泄壓電磁閥，當本機內置壓力過高時，泄壓電磁閥自動打開，進行泄壓動作；將本機內部壓力恒定在一定范圍值內；

E：空氣冷卻器
內置蒸發器片，通過本機的微熱空氣通過蒸發器片后迅速冷卻，冷卻后的氣流被動導流回粉碎主機；本機需要外接冷凍水或冷媒，排風溫度由外接冷凍水或冷媒溫度決定；

粉碎系統規格型號（標配型）
